Automatische Kolbenfüllmaschine

Inline-Abfüllsystem mit Kolbenfüller für niedrig- bis hochviskose Flüssigkeiten und Pasten

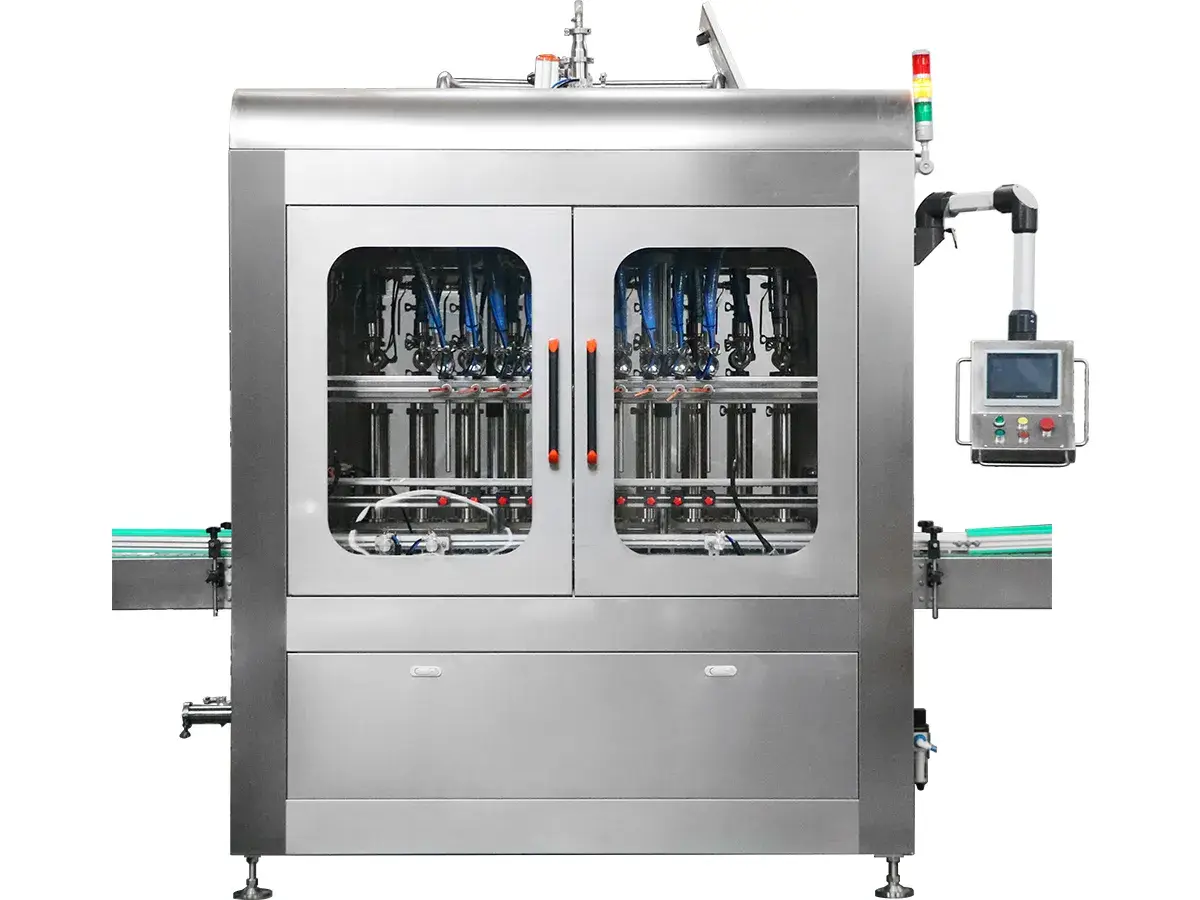

 Automatische Kolbenfüllmaschine

Die automatische Kolbenfüllmaschine ist für hochpräzise Abfüllung einer breiten Produktpalette konzipiert – von niedrig- bis hochviskosen Flüssigkeiten, Pasten und Materialien mit kleinen Partikeln (bis 10mm). Sie bietet einen Füllbereich von 100–5000ml und kann mit 2 bis 20 Füllköpfen konfiguriert werden, bei einer Produktionskapazität von 720–7200 Flaschen pro Stunde (BPH). Die Abfüllgenauigkeit liegt bei ±2~3ml für Volumen bis 1000ml und ±3~5ml für Volumen bis 5000ml.

Diese Präzisionsabfüllmaschine ist CE-zertifiziert und entspricht den EU-Sicherheitsstandards. Ihr modulares Design ermöglicht eine einfache und nahtlose Integration mit Flaschensortiermaschine, Flaschenförderband und Verpackungseinheit – die ideale Wahl für Ihre effiziente, stabile und automatische Flüssigkeitsabfülllinie.

Anwendungen
Komponenten

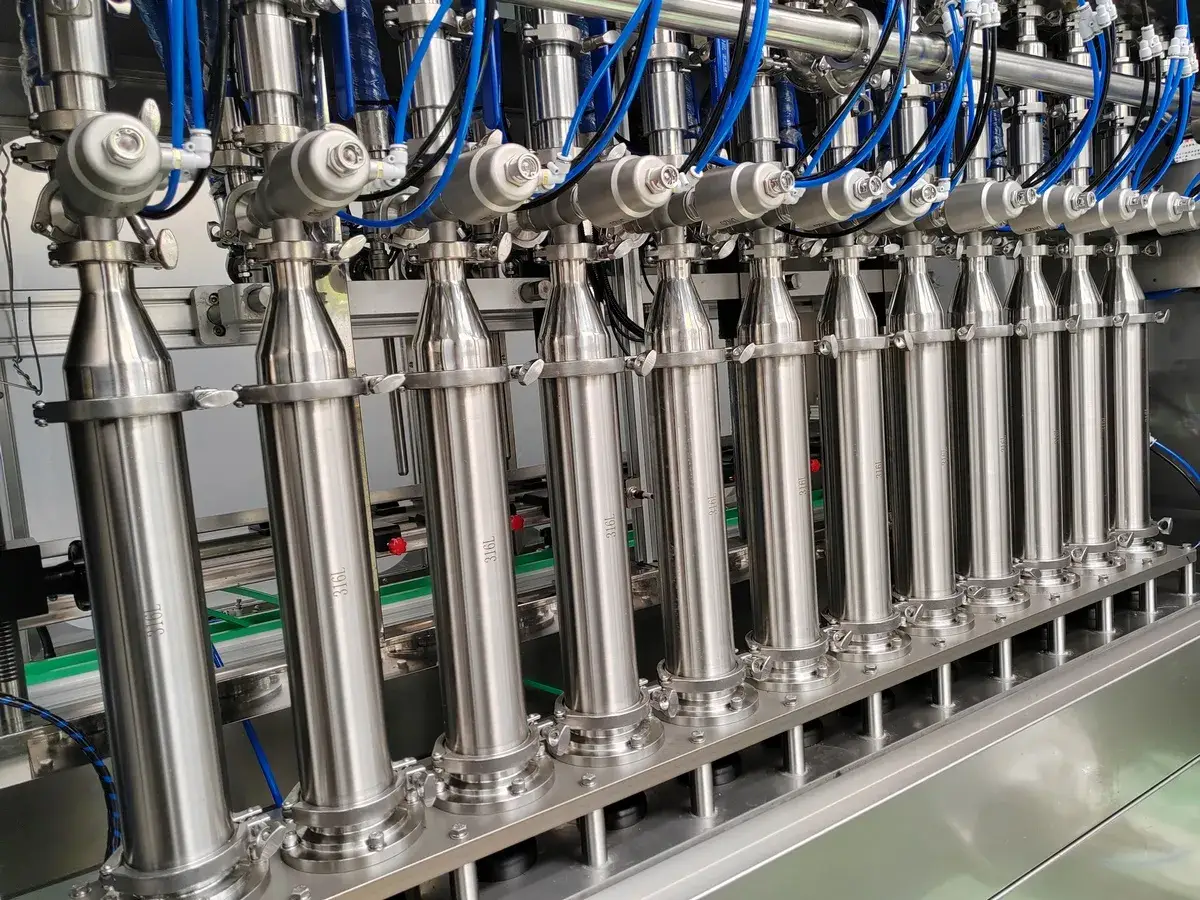

    1. Kolbenzylinder aus Edelstahl 316
      Kolbenzylinder aus Edelstahl 316

      Ermöglichen hochpräzise, tropffreie Abfüllung für Flüssigkeiten verschiedenster Viskositäten, werkzeuglose Schnellreinigung, erfüllen lebensmittelechte Hygienestandards und gewährleisten effiziente Produktion.

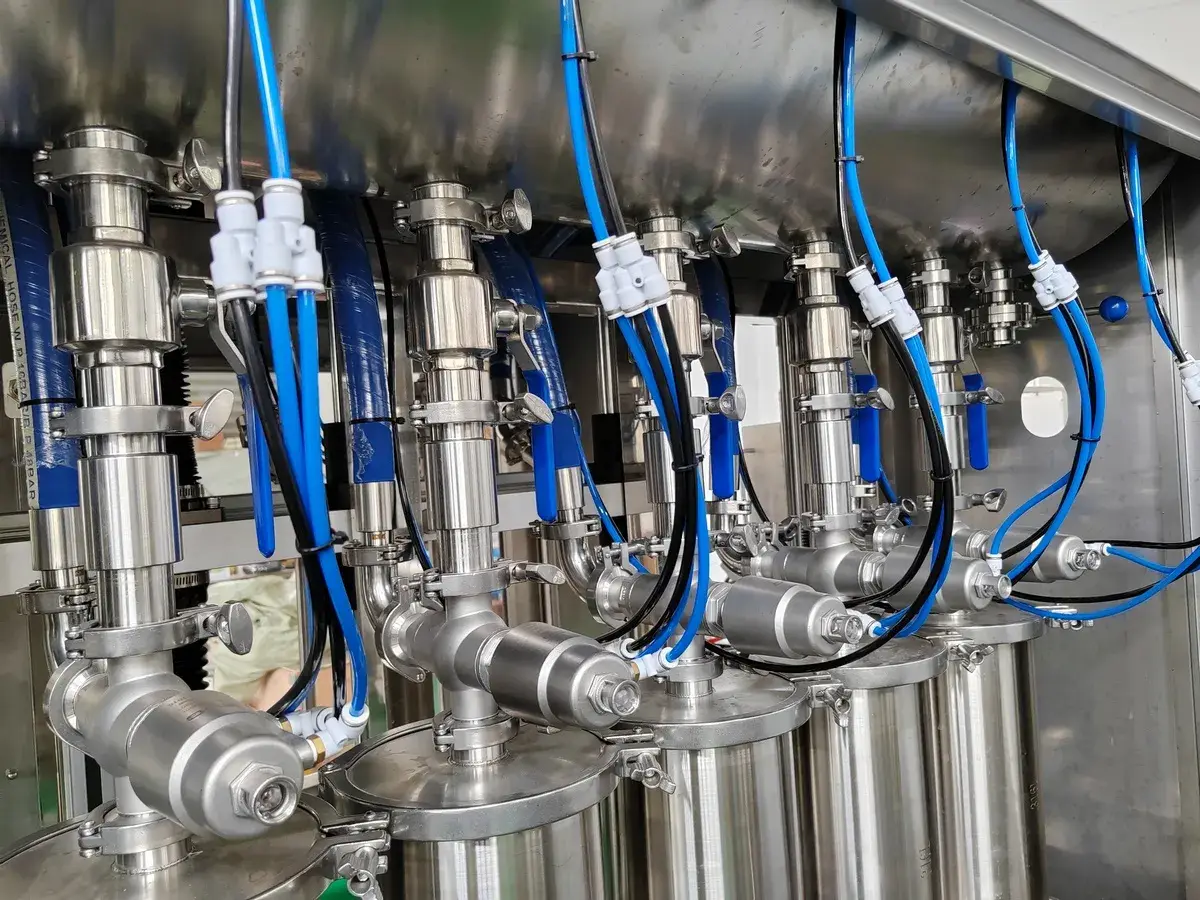

    1. ESG-Ventil
      ESG-Ventil

      Mit totzonefreiem Design für einfache Demontage und präzise Abdichtung. Kompatibel mit verschiedenen Flüssigkeiten für einen stabilen, zuverlässigen, hygienischen und effizienten Abfüllprozess.

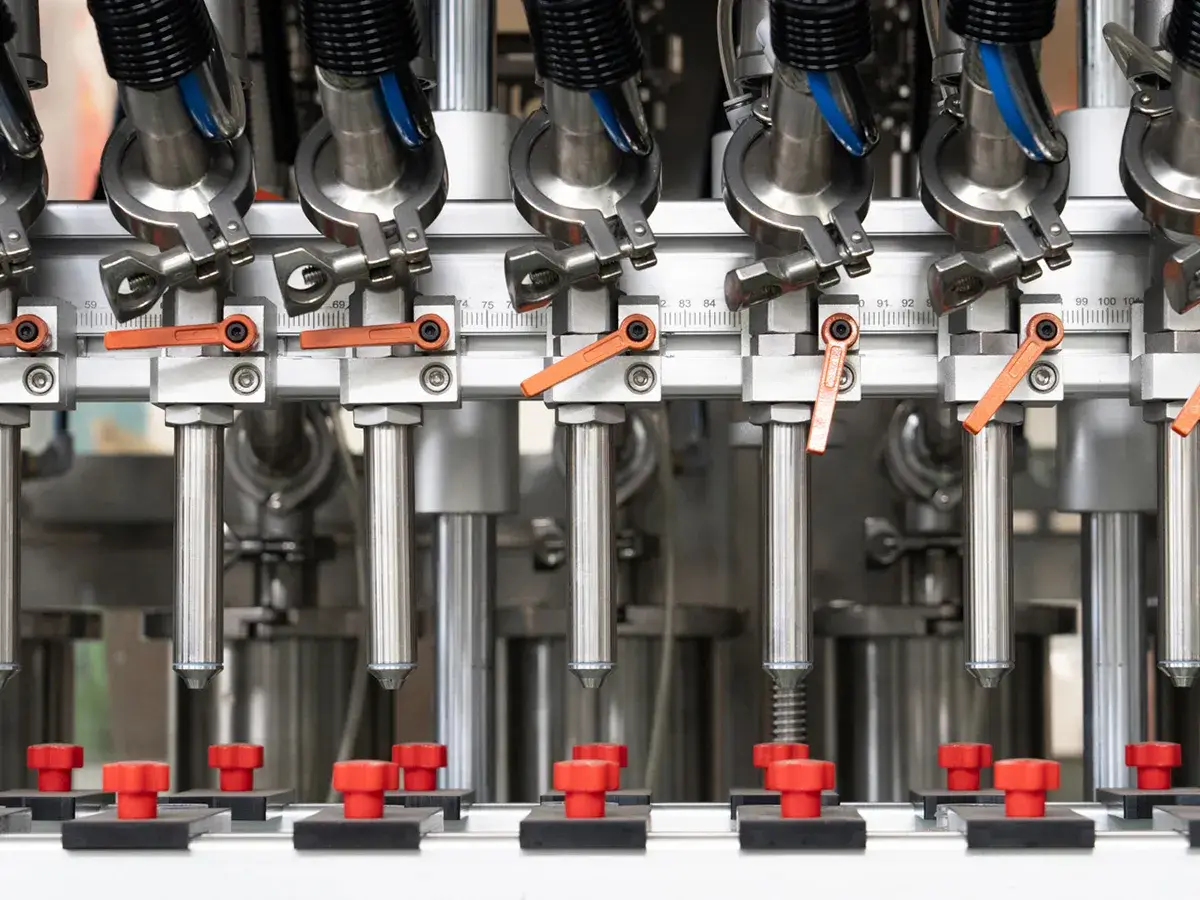

    1. Tropffreie Abfülldüse aus Edelstahl 304/316
      Tropffreie Abfülldüse aus Edelstahl 304/316

      Ausgestattet mit Führungspositionierung und aktivem Rücksaugdesign für saubere, stabile und tropffreie Hochqualitätsabfüllung.

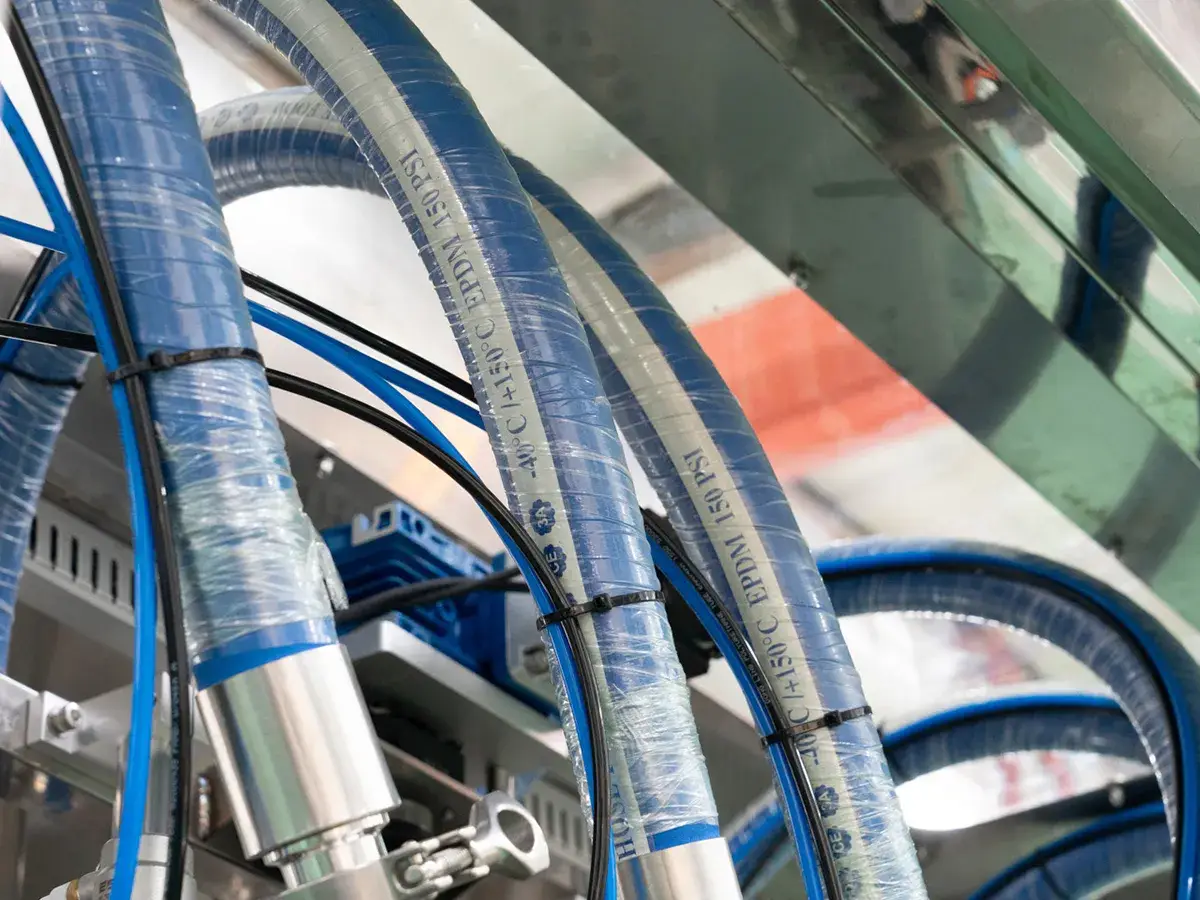

    1. Lebensmittelechte Teflonschläuche
      Lebensmittelechte Teflonschläuche

      Mit Hochtemperatur- und Hochdruckbeständigkeit für sicheren und zuverlässigen Flüssigkeitstransport unter hohen Temperaturen und Druckbelastungen.

Parameter
Modell NP-VF2 NP-VF4 NP-VF6 NP-VF8 NP-VF10 NP-VF12 NP-VF16 NP-VF20
Köpfe 2 4 6 8 10 12 16 20
Füllvolumen 100ml-500ml, 100-1000ml, 1000-5000ml
Kapazität 8-14 16-25 24-40 32-56 35-60 45-80 60-100 70-120
Luftdruck 0.6MPA
Genauigkeit Füllvolumen≤1000ml, Abfüllgenauigkeit ±2~3ml Füllvolumen ≤5000ml, Abfüllgenauigkeit ±3~5ml
Leistung 220VAC Einphasig 1500W 380VAC Dreiphasig 3000W
Funktionen
  • Servoantrieb ermöglicht präzise Steuerung des Kolbenhubs für exakte Dosierung und stabile Abfüllung bei Flüssigkeiten unterschiedlichster Viskositäten.
  • Kolben und Abfülldüsen sind aus Edelstahl 304L/316 gefertigt. Die Dichtungen sind korrosionsbeständig und an verschiedene Flüssigkeiten anpassbar. Die gesamte Abfüllanlage entspricht den GMP-Hygienestandards.
  • Die SPS-Touchscreen-HMI ermöglicht Parametereinstellung, Betriebsüberwachung und Fehlerdiagnose sowie werkzeuglose Ein-Knopf-Anpassung von Füllvolumen und Füllgeschwindigkeit.
  • Servogetriebene Tauchdüsen in Kombination mit pneumatischen Absperrventilen und tropffreiem Design. Die integrierte Auffangwanne sorgt für einen sauberen Arbeitsbereich und gewährleistet Präzision und Hygiene während der Produktion.
  • Ausgestattet mit Not-Aus-Tastern, einem vollständigen Kabelkennzeichnungssystem und Einzeldraht-Elektroschaltplan für sicheren Betrieb und effiziente Fehlererkennung.
Videos
    1. 6-Kopf Inline-Flüssigkeitsabfüllanlage
      6-Kopf Inline-Flüssigkeitsabfüllanlage
    1. Einkopf-Kolbenfüllmaschine
      Einkopf-Kolbenfüllmaschine
    1. 4-Kopf Waschmittel-Abfüllmaschine
      4-Kopf Waschmittel-Abfüllmaschine

Seit über einem Jahrzehnt ist NPACK ein Hersteller von Flüssigkeitsverpackungsmaschinen, spezialisiert auf Design und Produktion automatisierter Abfülllinien. Wir bieten umfassende schlüsselfertige Lösungen – mit integrierter Flaschenspülung, Flüssigkeitsabfüllung, Verschließen und Etikettierung für internationale Hersteller in der Lebensmittel- & Getränke-, Kosmetik-, Körperpflege-, Pharma- und Chemieindustrie.
